Verbindungsglied V/S

Allgemein: Verbindungsglied für: Aufhängering - Kette, Kette - Kette, (Ösen-)Haken - Kette.

Norm: EN 1677, jedoch mit höherer Tragfähigkeit.

Material: Legierter Stahl der Güteklasse 10.
Kennzeichnung: nach Norm, CE-Kennzeichnung, Herstellercode, Nenngröße und Güteklasse.
Temperaturbereich: -40°C bis 380°C
Oberfläche: Lackiert.
Standard: EN 1677-1
Warnhinweis: Darf nicht wärmebehandelt werden!

Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

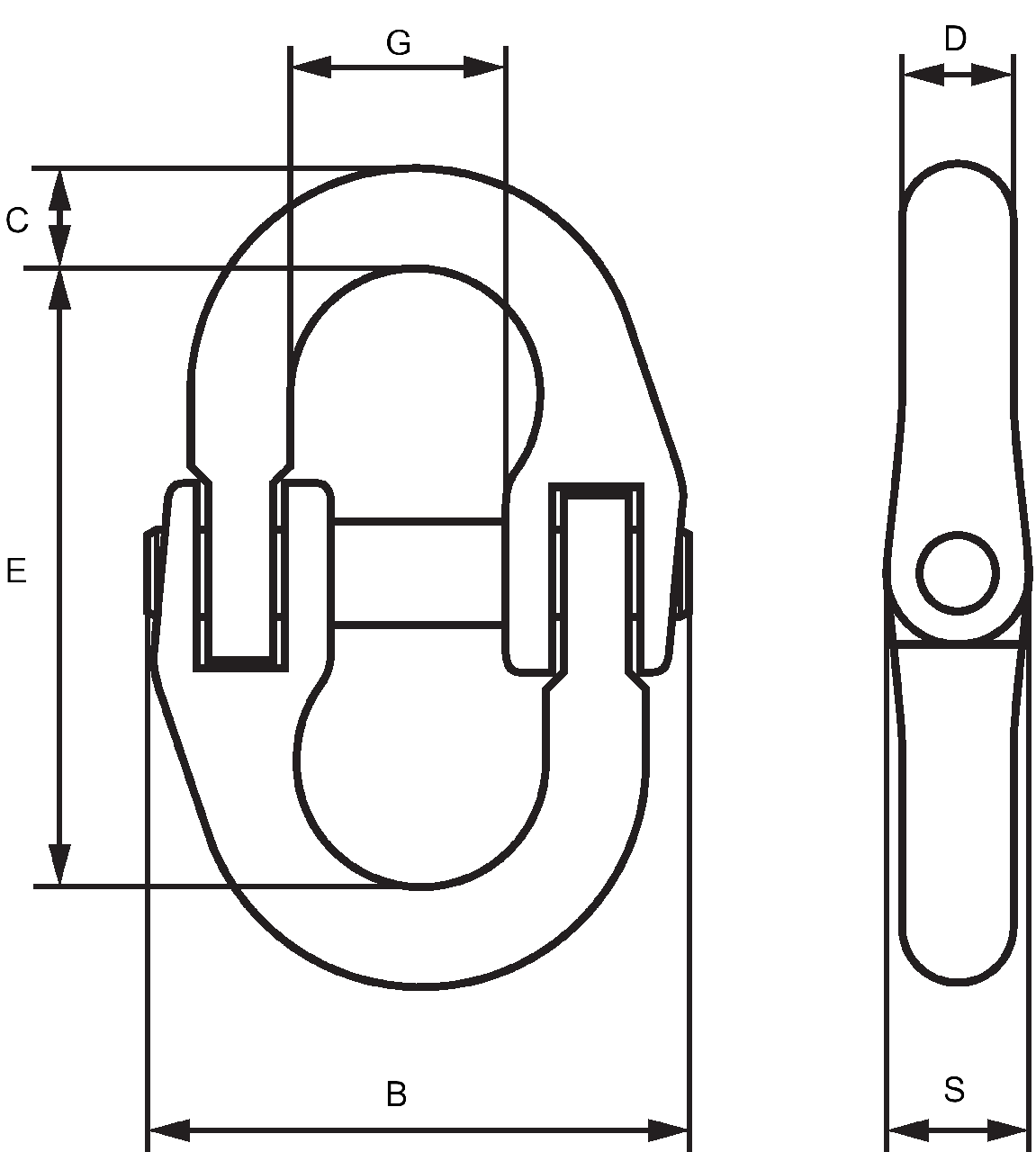

Artikel-Nr.	Code	WLL t	Für Kettendurchmesser (mm)	E mm	C mm	S (mm)	D mm	B mm	G mm	Gewicht kg
04.08VS06	V/S 6	1,4	6	44	8	11	8	39	14	0,06
04.08VS07	V/S 7	1,9	7	51	10	13	8	47	17	0,12
04.08VS08	V/S 8	2,5	8	62	12	14	10	55	18	0,18
04.08VS10	V/S 10	4	10	72	15	18	13	64	24	0,33
04.08VS13	V/S 13	6,7	13	88	20	22	17	79	28	0,7
04.08VS16	V/S 16	10	16	103	21	29	21	106	33	1,4
04.08VS20	V/S 19/20	16	19-20	115	30	35	24	123	42	2,4
04.08VS22	V/S 22	19	22	161	34	39	25	148	51	4,15
04.08VS26	V/S 26	26,5	26	190	40	46	30	175	60	6,7

Bolzen und Spannhülse als Ersatzteilset auch einzeln erhältlich.
