Allgemein: Die Aufnahmeöse des Anschlagpunktes ist 360° drehbar und 180° schwenkbar. Sie arretiert selbständig.

Material: Legierter Stahl der Güteklasse 10.
Kennzeichnung: WLL
Oberfläche: Lackiert.
Hinweis: Die Oberfläche der Last, in die die Anschlagwirbel eingeschraubt werden, muss plan sein und in der Lage, die auftretenden Kräfte aufzunehmen.

Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

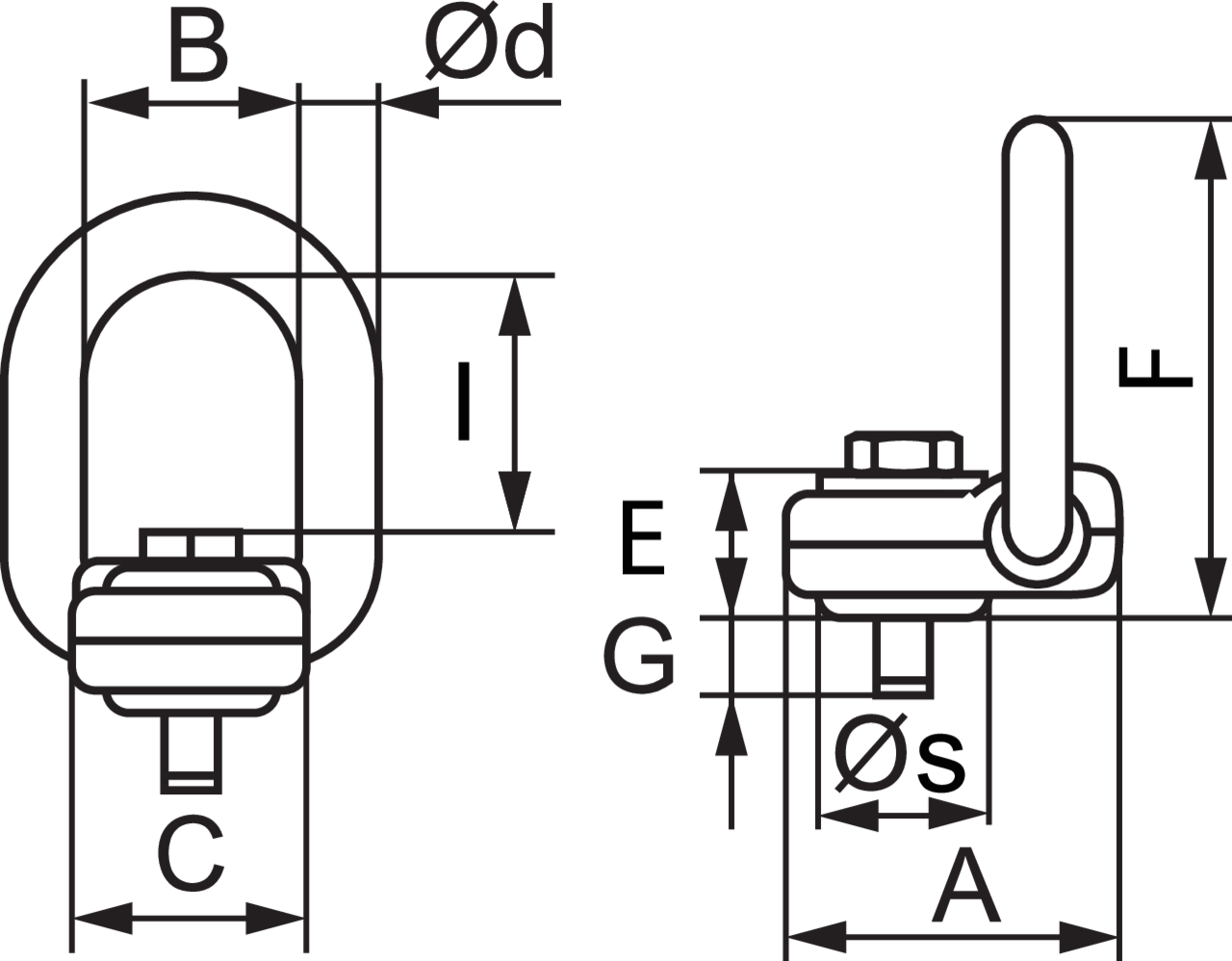

Artikel-Nr.	Code	WLL	Gewinde	Anzugsmoment	A mm	B mm	C mm	E mm	F mm	G mm	L mm	d mm	s (mm)	Gewicht kg
04.13FP005	FP-0,5	0,5	M10	40	69	50	48	28	100	12	52	13	34	0,7
04.13FP008	FP-0,8	0,8	M12	65	69	48	50	28	100	17	51	13	34	0,71
04.13FP015	FP-1,5	1,5	M16	160	69	50	48	28	100	27	49	13	34	0,72
04.13FP025	FP-2,5	2,5	M20	250	69	50	48	28	100	42	46	13	34	0,73
04.13FP045	FP-4S	4	M24	300	69	50	48	30	100	50	42	13	34	0,76
04.13FP04	FP-4	4	M24	300	104	76	72	39	147	41	74	18	58	2,6
04.13FP05	FP-5	5	M27	400	104	76	72	39	147	51	72	18	58	2,7
04.13FP06	FP-6	6	M30	500	104	76	72	39	147	51	70	18	58	2,8
04.13FP08	FP-8	8	M36	600	104	76	72	43	147	57	62	18	58	2,8

*Bei unsymmetrischer Lastverteilung gelten für die 2-, 3- und 4-strängigen Anschlagmittel die Tragfähigkeiten für 1-strängige bei 0° Neigungswinkel.

Beschreibung

CAD

Download

Anschlagwirbel Flat Point
